输电线路工频参数测试仪_TP_KD-110_技术参数

扬州拓普电气科技有限公司提供的输电线路工频参数测试仪_TP_KD-110_技术参数

在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，用指针式的高精度电压表、电流表、功率表测量各个电参数，计算得到输电线路工频参数测试结果。使整套试验设备体积大，重量大，需要吊车配合工作，十分不利于现场测量，而且由于测试电源为工频电源，极易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，这对电源的容量和体积又进一步提高。

输电线路工频参数测试仪能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等），满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电保护装置运行整定规程》、《GB50150-2006》的规定要求。

仪器采用一体化结构，内置变频电源模块，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。

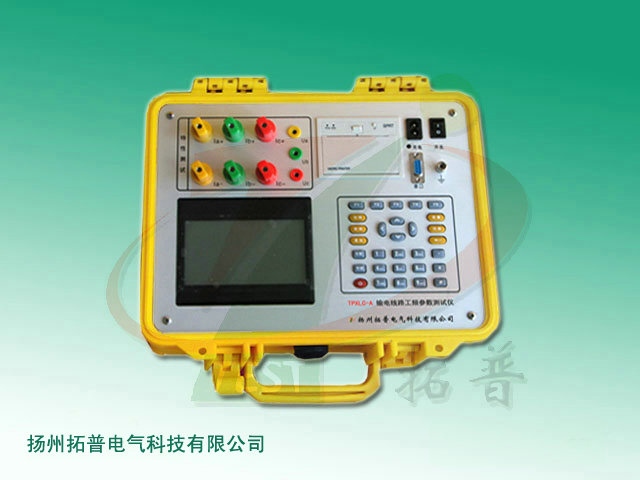

输电线路工频参数测试仪是一款专用于输电线路工频参数测量的精密仪器。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点，可取代以往利用多表法测量线路参数的方法。仪器接线简单，测试、记录方便，提高了工作效率。
该输电线路工频参数测试仪以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是广大电力用户的产品。

功能特点
1、可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、采用大屏幕、高亮度液晶显示，全汉字菜单及操作提示，实现友好的人机对话，操作简便。液晶带亮度调节，可适应冬夏各季。

技术指标
1、输入特性
   电压测量范围：0～750V宽量限，一档可保证精度。
   电流测量范围：0～100A，内部自动切换量程。
2、准确度
   电压、电流：±0.5%
   功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
   阻抗、容抗、感抗：0.5%
   电阻、电容、电感、电导、电纳：0.5%
3、工作温度：-10℃～+40℃
4、工作电源：交流160V～400V
